厚膜电路激光调阻机 精确调整阻值 提高电阻精度

分享到:
点击次数:464  更新时间:2024-06-28

        厚膜电路激光调阻机利用一束极细的激光束打在厚膜电阻上,通过激光束对电阻体进行气化蒸发,实现厚膜电路的切割。激光束按照计算机预定的程序进行切割,通过改变电阻的几何形状从而改变电阻的阻值。同时,系统会实时测量电路并监视厚膜电阻阻值的变化,直至达到目标阻值后关闭激光束,完成激光调阻过程。


        厚膜电路激光调阻技术具有显著的优势:

一、精度提升

  1. 精确调整:激光调阻技术利用聚焦的激光束在微机的控制下,对厚膜电阻进行精确的切割,从而实现阻值的精确调整。由于激光束的聚焦性,可以实现微米级别的精度调整。

  2. 误差修正:由于厚膜丝网印刷操作固有的不准确性,基板表面的不均匀及烧结条件的不重复性,厚膜电阻常出现正负误差。激光调阻技术可以有效地修正这些误差,提高电阻的精度。

二、效率提高

  1. 加工速度快:激光调阻机采用高速实时测量及自动化程序控制技术,使得加工时间缩短至几十毫秒,大大提高了生产效率。

  2. 自动化程度高:激光调阻系统通过软件操作代替许多硬件功能,使得操作更加简便,降低了人工干预的需求,提高了生产的自动化程度。

三、性能优化

  1. 表面质量高:激光调阻属于非接触性加工,不产生机械挤压,因此加工工件不会被破坏。聚焦的激光光束尺寸小,热影响区域小,加工精细,保证了电阻表面的高质量。

  2. 阻值稳定性好:激光调阻技术可以通过精确控制激光束的功率和切割速度,实现阻值的稳定调整。这有助于提高厚膜电路的性能稳定性。

四、应用广泛

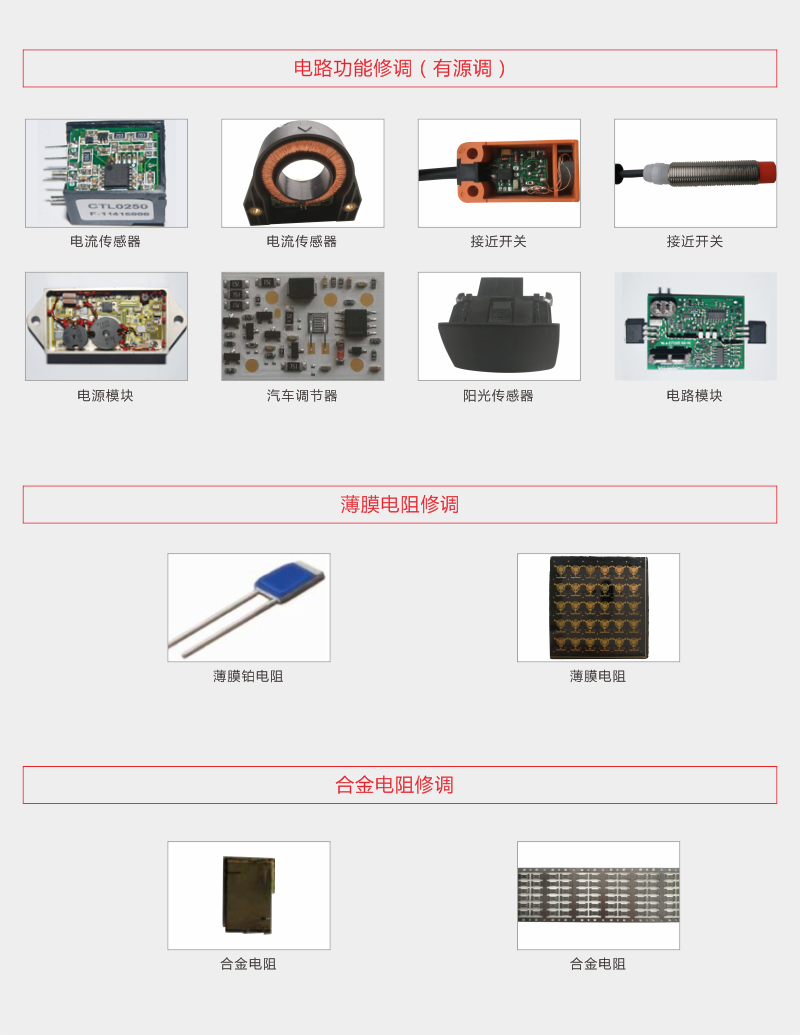

  1. 多种领域适用:激光调阻技术广泛应用于厚膜电路、汽车电子、传感器等领域。在军工行业、工业电子、汽车行业等多个行业中,厚膜电路激光调阻技术都发挥着重要作用。

  2. 适应性强:激光调阻技术可以适应不同形状和尺寸的厚膜电阻的调整需求,具有较高的适应性。

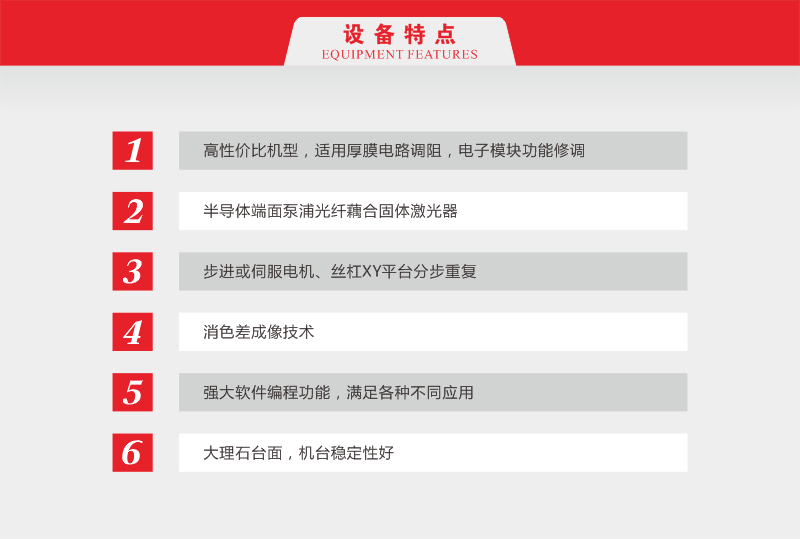

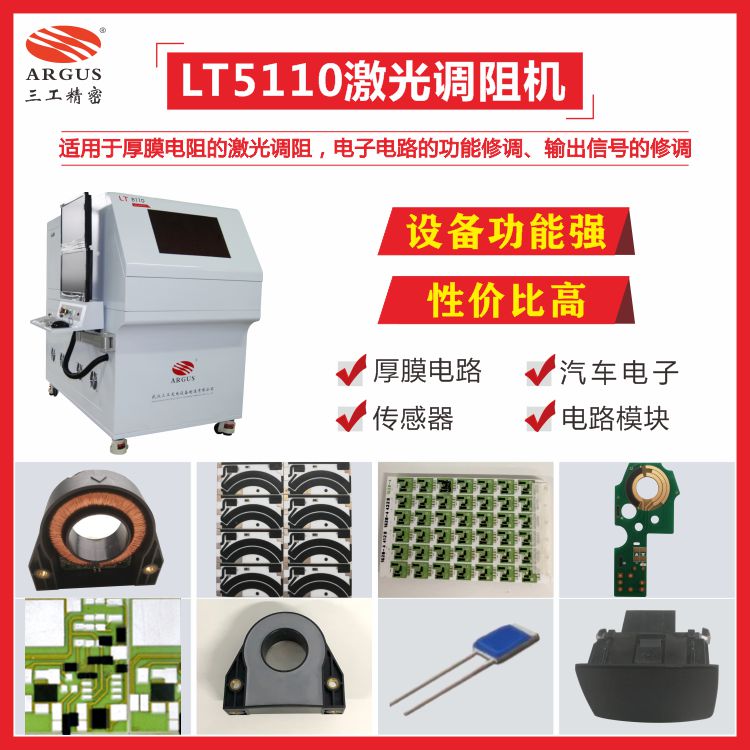

LT5110激光调阻机 15.jpg

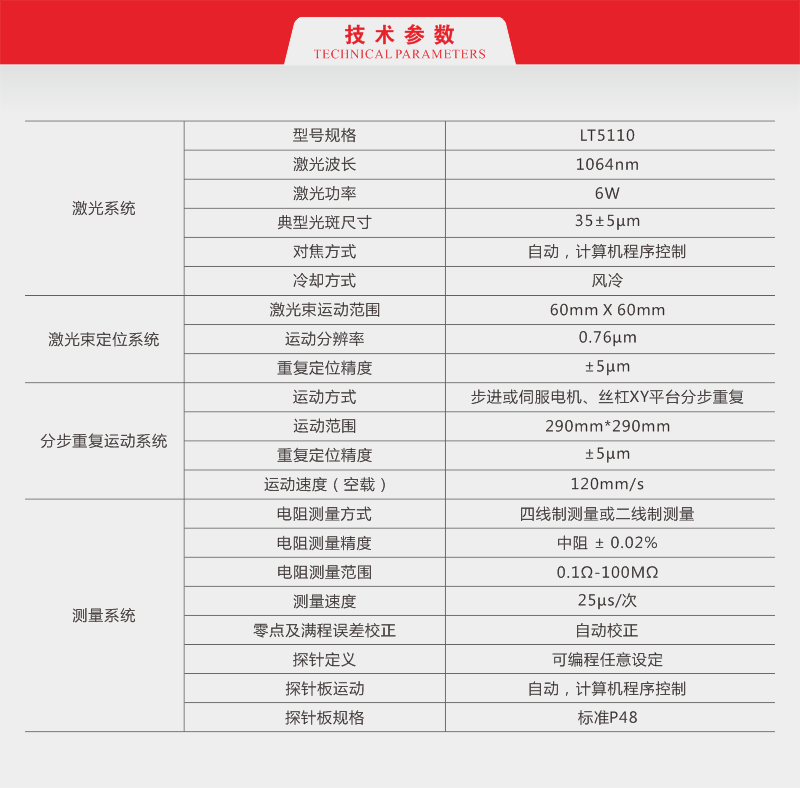

LT5110激光调阻机 10.png
